Минеральная
|
Сэндвич-панели с минеральной ватой не горючи, устойчивы к деформации благодаря волокнистой структуре, обладают достаточной влагостойкостью и хорошими звуко- и теплоизоляционными свойствами. Производятся по ГОСТ 32603-2012 и имеют гарантию 10 лет.
| Тип Замка | Толщина панели Н, мм | Рабочая ширина, мм | Минеральная вата (МВ), горючесть НГ | ||||
| Удельный вес панели*, кг/м2 | Предел огнестойкости | Приведенное сопротивление теплопередаче, не менее R0, м2°С/Вт | Длина, мм | Расчетная теплопроводность λ, Вт/(м×К),не более | |||
| К, кровельная панель | 50 | 1000 | 16.03 | - | 1.28 | 2000-14000 | 0,05*** |
| 80 | 19.43 | >RE30 | 1.98 | ||||
| 100 | 21.18 | 2.43 | |||||
| 120 | 24.00 | 2.92 | |||||
| 150 | 26.69 | >R45/E60 | 3.61 | ||||
| 200 | 32.20 | 4.76 | |||||
| 250 | 37.69 | 5.91 | |||||
| 300 | 42.50 | - | |||||
Кровельные сэндвич-панели Металл Профиль используют в качестве наружных ограждающих конструкций зданий различного назначения, таких как производственные и административные здания, спортивные сооружения и торговые центры, холодильные и морозильные камеры промышленного назначения, склады, автомойки, выставочные павильоны и проч.

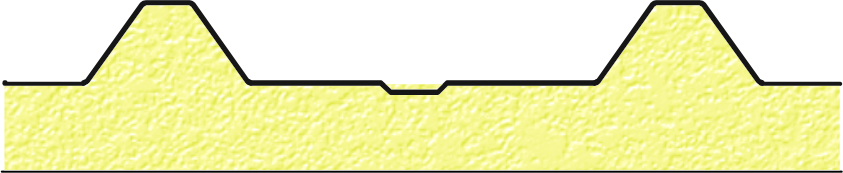

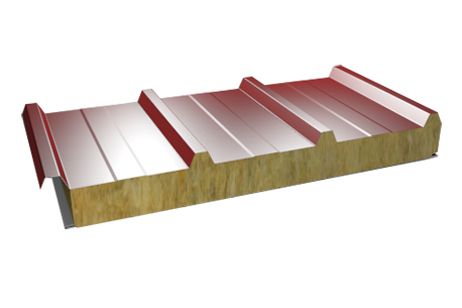

Кровельная сэндвич-панель Металл Профиль – монолитная трехслойная конструкция, состоящая из двух профилированных листов из оцинкованной стали с защитно-декоративным полимерным покрытием, между которыми находится теплоизоляционный слой из минераловатного утеплителя.
В качестве защитно-декоротивного полимерного покрытия могут использоваться следующие полимерные покрытия: полиэстр, Prisma, ПВДФ, Ecosteel, MultiTON, PUR 50, нержавеющая сталь, Colorcoat HPS200 Ultra, Colorfarm 15, Advantica L Control, Advantica СL Control.
Сэндвич-панели производятся на современных высокоточных высокопроизводительных линиях компании Robor S.R.L (Италия) на заводах расположенных в г. Балакиево Владимирской области, г. Верхняя Пышма Свердловской области, в г. Новосибирск. Общая производительность линий до 10 000 000 м2 сэндвич-панелей в год.
Сэндвич-панели с наполнителем из минеральной ваты изготавливается по ГОСТ 32603-2012.
Применение кровельных сэндвич-панелей снижает затраты на строительство: их проще транспортировать, не требуется применение тяжелой строительной техники при монтаже, а облегченный фундамент значительно снижает затраты на капитальное строительство.
ООО «ТСК «М5» предлагает сэндвич-панели как отдельно, так и в составе быстровозводимого здания.
Допустимые расчетные нагрузки на кровельные трехслойные сэндвич-панели Металл Профиль
Расчет произведен по формулам, приведенным в методике расчета трехслойных сэндвич-панелей, выполненной ЦНИИПСК им. Мельникова.
Расчетная нагрузка (q=qтех..+qсн), кгс/м2 для кровельных панелей с облицовкой t=0,5мм; 0,6 мм; 0,7 мм минераловатным утеплителем при разнице температур 200С однопролетная схема (неэксплуатируемая кровля).
|
Толщина панели, мм |
Пролет, м |
Ширина опоры, мм |
||||
|
1,5 |
2,0 |
2,5 |
3 |
3,5 |
||
|
50 |
342 |
251 |
197 |
161 |
135 |
60 |
|
80 |
460 |
339 |
267 |
218 |
184 |
|
|
100 |
578 |
427 |
336 |
276 |
233 |
|
|
120 |
696 |
515 |
406 |
334 |
282 |
70 |
|
150 |
873 |
647 |
511 |
420 |
355 |
80 |
|
200 |
1109 |
822 |
649 |
534 |
452 |
90 |
Расчетная нагрузка (q=qтех+qсн), кгс/м2 для кровельных панелей с облицовкой t=0,5мм; 0,6 мм; 0,7 мм минераловатным утеплителем при разнице температур 200С однопролетная схема (эксплуатируемая кровля).
|
Толщина панели, мм |
Пролет, м |
Ширина опоры, мм |
||||
|
1,5 |
2,0 |
2,5 |
3 |
3,5 |
||
|
50 |
262 |
197 |
149 |
121 |
100 |
60 |
|
80 |
380 |
267 |
219 |
178 |
150 |
|
|
100 |
498 |
336 |
288 |
236 |
199 |
|
|
120 |
616 |
406 |
358 |
294 |
247 |
70 |
|
150 |
793 |
511 |
463 |
380 |
321 |
80 |
|
200 |
1029 |
649 |
601 |
494 |
418 |
90 |
Расчетная нагрузка (q=qтех.+qсн), кгс/м2 для кровельных панелей с облицовкой t=0,5мм; 0,6 мм; 0,7 мм минераловатным утеплителем при разнице температур 200С двухпролетная схема не эксплуатируемая кровля)
|
Толщина панели, мм |
Пролет, м |
Ширина опоры, мм |
||||
|
1,5 |
2,0 |
2,5 |
3 |
3,5 |
||
|
50 |
243 |
177 |
138 |
112 |
93 |
80 |
|
80 |
340 |
248 |
194 |
158 |
132 |
|
|
100 |
409 |
302 |
237 |
192 |
160 |
|
|
120 |
481 |
356 |
279 |
227 |
189 |
90 |
|
150 |
577 |
428 |
335 |
272 |
227 |
100 |
|
200 |
718 |
534 |
419 |
340 |
284 |
110 |
Расчетная нагрузка (q=qп.+qсн), кгс/м2 для кровельных панелей с облицовкой t=0,5мм; 0,6 мм; 0,7 мм минераловатным утеплителем при разнице температур 200С двухпролетная схема эксплуатируемая кровля)
|
Толщина панели, мм |
Пролет, м |
Ширина опоры, мм |
||||
|
1,5 |
2,0 |
2,5 |
3 |
3,5 |
||
|
50 |
163 |
117 |
90 |
72 |
59 |
80 |
|
80 |
260 |
188 |
146 |
118 |
98 |
|
|
100 |
329 |
242 |
189 |
152 |
126 |
|
|
120 |
401 |
296 |
231 |
187 |
155 |
90 |
|
150 |
497 |
368 |
287 |
232 |
193 |
100 |
|
200 |
638 |
474 |
371 |
300 |
250 |
110 |
Покрытие толщиной 25 мкм с гланцевой поверхностью для крыш и стен, подходящее для любых климатических условий. Основа покрытия – полиэфирная краска, обладающая удовлетворительной стойкостью цвета. Материал обладает высоким уровнем гибкости и формуемости
Нержавеющая сталь - Нержавеющая сталь AISI 304 глянцевая, производство ЮАР, Тайвань, с последующим нанесением адгезионного слоя на внутреннюю поверхность. Производство по ТУ 5284-001-37144780-2012.
Разработка компании Tata Steel (Великобритания), толстослойный материал (50 мкм), состав слоя Galvalloy (95% цинка и 5% алюминия) в совокупности с высокоэффективным полимерным покрытием обеспечивает превосходную антикоррозийную защиту стали.
Совместная разработка Металл Профиль и Ruukki, устойчив к коррозии, воздействию агрессивной среды (промышленные предприятия, приморские зоны) и выгоранию на солнце. Покрытие не дает бликов на солнце, на нем не заметны деформации металла в повседневной эксплуатации.
Сталь с покрытием, воспроизводящим рисунок натурального дерева или камня. Покрытие имеет толщину 0,5 мкм. Благодаря прочному алюмоцинковому покрытию (45% цинка и 55% алюминия) материал прослужит долгое время, не теряя своего внешнего вида.
Производится из металла толщиной 0,5 мм с нанесенным трехцветным полимерным покрытием толщиной 30 мкм, покрытие разработано в 3-х стандартных цветовых решениях: Elegant (окрашен в цвета Ral 7024, Ral 9010 и Ral 3020), Fresh (окрашен в цвета Ral 9010, Ral 5015 и Ral 5005), Jolly (окрашен в цвета Ral 9010, Ral 1018 и Ral 3020).
Полиуретановое покрытие высокой прочности, толщиной 50 мкм, с повышенной стойкостью к коррозии, механической прочностью к истиранию, высокой эластичностью покрытия, со способностью сохранять цвет долгие годы.
Разработка компании Tata Steel (Великобритания), покрытие обладает очень высокой коррозийной стойкостью RC5 и устойчивостью к воздействию внутренней среды производственных помещений, может быть использовано в промышленной и морской среде, в условиях повышенной влажности и загрязнения, на предприятиях с агрессивной и особо агрессивной средой
Покрытие толщиной 35 мкм от Tata Steel, покрытие обладает повышенной устойчивостью к химически и биологически активным средам, характерным для животноводческих предприятий
Заказать Agrarium
Нанесенная на слой грунта пленка-ламинат из ПВХ толщиной 120 мкм, покрытие обладает антистатическими свойствами, минимизирует скопление пытили и бакетрий при регулярной антибактериальной обработке.
Заказать SteriliumЭто «ко-ламинат», комбинированное покрытие с гладкой, блестящей и легкоочищаемой поверхностью, состоящее из утолщенного (20 мкм) грунтовочного слоя, промежуточного слоя краски толщиной 15 мкм и пленки ПЭТФ толщиной 20 мкм, таким образом, общая толщина покрытия составляет 55 мкм.
